大型建設機械の分解輸送要領

大型建設機械を輸送する場合は、道路３法に規定される制限を受けるため、法令に従った分解・輸送法が求められています。
　→ 大型建設機械の輸送に関する法令・規制.pdf

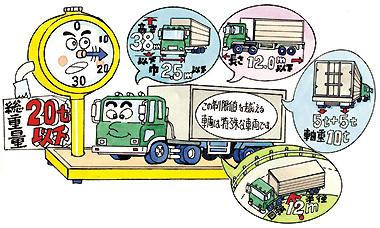

車両制限令

工事現場に搬入・搬出する標準的な重建設機械の分解・組立及び輸送に関する費用の算出法は、「国土交通省土木工事積算基準」に簡便な積算法が記載されていますが、機種が限られ、実際的な分解要領、工数が不明です。
ここでは、大規模土工でよく使われる大型土工機械について、法律に従ったメーカによる実際的な分解輸送要領を紹介します。

ブルドーザの分解輸送
ブルドーザは大きさによって下図のような分解形態があり、一般的に10t未満は①、～21ｔ級は②、27t級は③、32ｔ級は④の分解形態となり、63t級以上では更にトラックフレームも分解します。
ブルドーザの分解形態

バックホウの分解輸送
バックホウの基本分解形態は、ブーム・アーム、本体、カウンタウェートに分け、80ｔ級以上ではトラックフレームも分解します。
バックホウの分解形態

以下の機種について、メーカによる標準的な分解要領を示します。

　　　　 諸 元　型 式　（機械質量）
ブルドーザの分解輸送要領.pdf
  • 20t級　D6RⅡ LGP （20.8t）
  • 21t級　D7RⅡ　（27.6t）
  • 32t級　D8T　（40.7t）
  • 44t級　D9T　（50.9t）
  • 63t級　D10T　（69.4t）
  • 95t級　D11R　（102.5t）
ブルドーザの分解輸送要領.pdf
バックホウ
　CAT-BHの分解輸送要領.pdf
  • 1.4m3級　330　（34.5t）
  • 2.1m3級　345　（45.4t）
  • 2.7m3級　365　（68.1t）
  • 4.0m3級　385　（82.6t）
　日立BHの分解輸送要領.pdf
  • 1.4m3級　ZX350　（32.9t）
  • 2.1m3級　ZX450　（43.8t）
  • 2.7m3級　ZX650　（57.6t）
  • 4.0m3級　ZX850　（75.9t）
  • 5.0m3級　EX1200　（108t）
  • 10m3級　EX1900　（186.5t）
バックホウの分解輸送要領.pdf
クラムシェルの分解明細.pdf
　（テレスコピック式）
  • 0.4m3級　CAT320　（27.6t）
  • 0.4m3級　EX200　（22.1t）
  • 0.7m3級　SH220　（28.8t）
テレスコピック式 クラムシェルの分解明細.pdf
ホイルローダの分解輸送要領.pdf
  • 6m3級　988H　（49.7t）
  • 12m3級 992G　（92.1t）
ホイルローダの分解輸送要領.pdf
ダンプトラック
　リジット型DTの分解輸送要領.pdf
  • 25t積　HD255　（23t）
  • 32t積　769　（30.9t）
  • 46t積　773　（40.2t）
  • 78t積　777　（64.9t）
リジットダンプトラックの分解輸送要領.pdf
　ADTの分解輸送要領.pdf
  • 27t積　HM300 （23.6t）
  • 32t積　735　（32.t）
  • 37t積　740　（32.8t）
  • 37t積　AH400　(29.0t)
アーティキュレートダンプトラックの分解輸送要領.pdf
モータスクレーパの分解輸送資料.pdf
  • 16m3級T　627　(37.1t)
  • 24m3級S　631　(45.4t)
  • 24m3級T　637　(60t)
  • 33m3級T　657 (70.7t)
    　T：ツインエンジン車
    　S：ジングルエンジン車
モータスクレーパの分解輸送要領.pdf
モータグレーダの分解輸送要領 大型モータグレーダの分解輸送要領.pdf
　参考文献：
　　「国土交通省土木工事積算基準」CRI
　　「大型建設機械の分解輸送マニュアル」JCMA
　　「大型建設機械輸送要領」JEMCA
