T B M
Tunnel Boring Machine

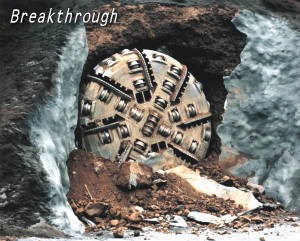

TBM貫通: 清水第三トンネル工事   清 水 第 三
     トンネル工事



  H.7.10  着 工
  H.8.6.12 TBM発進
  H.9.5.15 TBM貫通
  H.9.12  下り線本坑着手


   TBMφ5.0m
当工事は、第二東名・名神トンネルで採用される「TBM導坑先進拡幅掘削工法」の試験施工工事として、第二東名神トンネル工事の中でも先陣を切って施工されました。
TBM導坑は、西坑口下り線から発進し、東坑口手前でUターンして、上り線を掘進して西坑口に戻って来ました(上記写真)。 Uターンは、前例のないR30mでの屈曲で、しかも不良地山に遭遇、崩落でフロントグリッパが効かない等の困難を乗り越え通過しました。
新湯山発電所 TBM  新湯山発電所新設工事
  第一工区 TBM掘進


   発電用導水路トンネル
   場 所: 大分県
   工 期: 96.9〜98.12
   工 法: TBMレール工法
   掘削径: φ3.83m
   地 質: 安山岩、凝灰角礫岩
TBM: 富士川トンネル西工事  富士川トンネル西

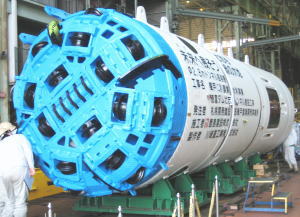

 発進準備中のTBM

作業坑(φ3.5TBM)での実績を踏まえて改良したφ5mTBMで、下り線4,434mの先進導坑を掘削します。

 :2000.4
TBM: 清水第一トンネル工事  清水第1トンネル



 TBM発進式 :2000.3.21
TBM: 栗東トンネル工事  栗東トンネル西

   形  式: オープン型
   掘削径: φ5.0m
   機  長: 15.4m
   全  長: 約 90m
   重  量: 約 355t
   総出力: 約 1400kW
TBM: 壮志TN工事  壮志トンネル工事

   農業用水路トンネル
   場 所 : 北海道樺戸郡
   全 長 : 4,225m
   TBM掘進 : 3,591m
   TBM φ2.8m


   :2007.5

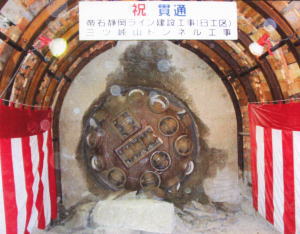

TBM: 帝石PL敷設工事    天然ガスパイプライン

 静岡ライン敷設工事 B工区


    場  所 : 山梨県河口湖町
    延  長 : 2,142m
    施 工 法 :TBMレール工法



   山崎建設(株)
