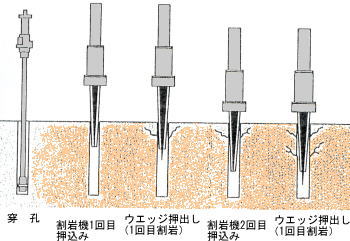

割岩機工法は無発破工法として、静かな岩掘削を行えます。 まず、穿孔装置で孔を空け、その孔に油圧クサビを挿入して岩盤を割岩破砕します。
山崎建設では、以下のような様々な割岩方式の豊富な施工実績を有しています。
一体型 油圧割岩機
最初の大型油圧楔割岩機は、左の写真のように穿孔装置との一体型として開発されました。
弊社は本機を最初に導入し、無発破工法として、割岩工法の普及に貢献しました。
MHS900： ハイドロスプリッタ
運転質量： 23.2ｔ
定格質量： 112kW（150PS）
割岩力： 9.1MN
ウェッジ長： 1,500mm
|
 |
一体型 油圧割岩機
BP500： パワースプリッタ
運転質量： 24.3ｔ
定格質量： 104kW（140PS）
割岩力： 4.9MN
ウェッジ長： 1,460mm
|
 |
分割型 油圧割岩機
左の油圧割岩機は、バックホウ等で吊下げる懸垂式、穿孔機械は別に用意します。 吊下げ式なので、斜孔等への挿入が容易、また、穿孔作業と割岩作業をそれぞれのペース行えます。
HRB-1000： ビッガー
質 量： 650kg
割岩力： 10.8MN
ウェッジ長： 1,150mm
HRB-1700：
質 量： 1,500kg
割岩力： 16.8MN
ウェッジ長： 1,850mm
|
 |
楔型ではなく、多数の油圧ピストンが左右にストロークして割岩するタイプもあります（YRC-100等）。
写真は、9個の油圧ピストンを持つロックス プリッタを3連で使用。
FRS98： ロック スプリッタ
質 量： 40kg
割岩力： 16.4MN
パワーシリンダ長： 975mm |
 |
油圧式ロック・コンクリートスプリッタ
小規模工事には、小型の手持式のダルダが利用されます。
ダルダ Darda
C-2S :17kg
C-4S :21kg
C-9S :22kg
C-10S :32kg
C-12SN :31kg
C-12SL :32kg
|
|
|
